Diagrama de Sankey
Un diagrama de Sankey es un gráfico que representa el flujo entre pasos y puede utilizarse para visualizar cómo cambia la asignación de cantidades y recursos. El grosor de la línea indica la cantidad de flujo asignado. Esta página utiliza plotly para crear un diagrama sankey en python.
Por favor, tenga en cuenta que lo siguiente es una visualización de pérdidas y ganancias para un período para “Genco Shipping & Trading Limited” y no son los datos más recientes.
import plotly.graph_objects as go
fig = go.Figure(
data=[
go.Sankey(
node=dict(
pad=300,
thickness=20,
line=dict(color="white", width=0.0),
label=[
"Voyage revenues",
"Total revenues",
"Total operating expenses",
"Net income",
"Voyage expenses",
"Vessel operating expenses",
"Charter hire expenses",
"General and administrative expenses",
"Depreciation and amortization",
],
color=[
"#666666",
"#666666",
"#CC0001",
"#2BA02D",
"#CC0001",
"#CC0001",
"#CC0001",
"#CC0001",
"#CC0001",
],
),
link=dict(
source=[0, 1, 1, 2, 2, 2, 2, 2],
target=[1, 2, 3, 4, 5, 6, 7, 8],
value=[121008, 84759, 36249, 36702, 18789, 8325, 5854, 13769],
color=[
"#B3B3B3",
"#E18685",
"#9CCC9A",
"#E18685",
"#E18685",
"#E18685",
"#E18685",
"#E18685",
],
),
)
]
)

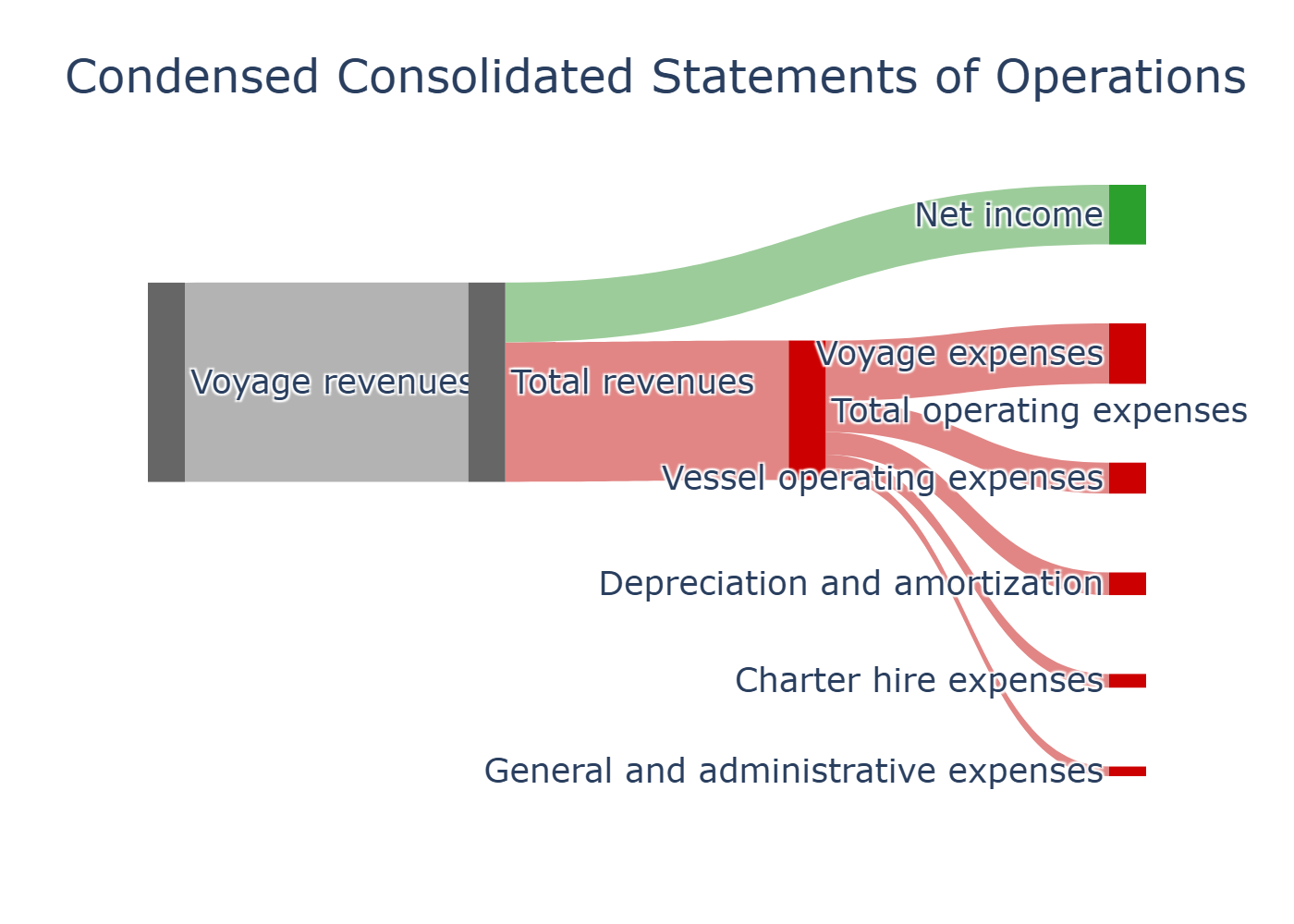

fig.update_layout(
title_text="Condensed Consolidated Statements of Operations", font_size=18
)
fig.show()
