Diagram Sankey
Diagram Sankey adalah bagan yang mewakili laju aliran antara langkah-langkah dan dapat digunakan untuk memvisualisasikan bagaimana alokasi jumlah dan sumber daya berubah. Ketebalan garis menunjukkan jumlah aliran yang dialokasikan. Halaman ini menggunakan plotly untuk membuat diagram sankey dalam python.

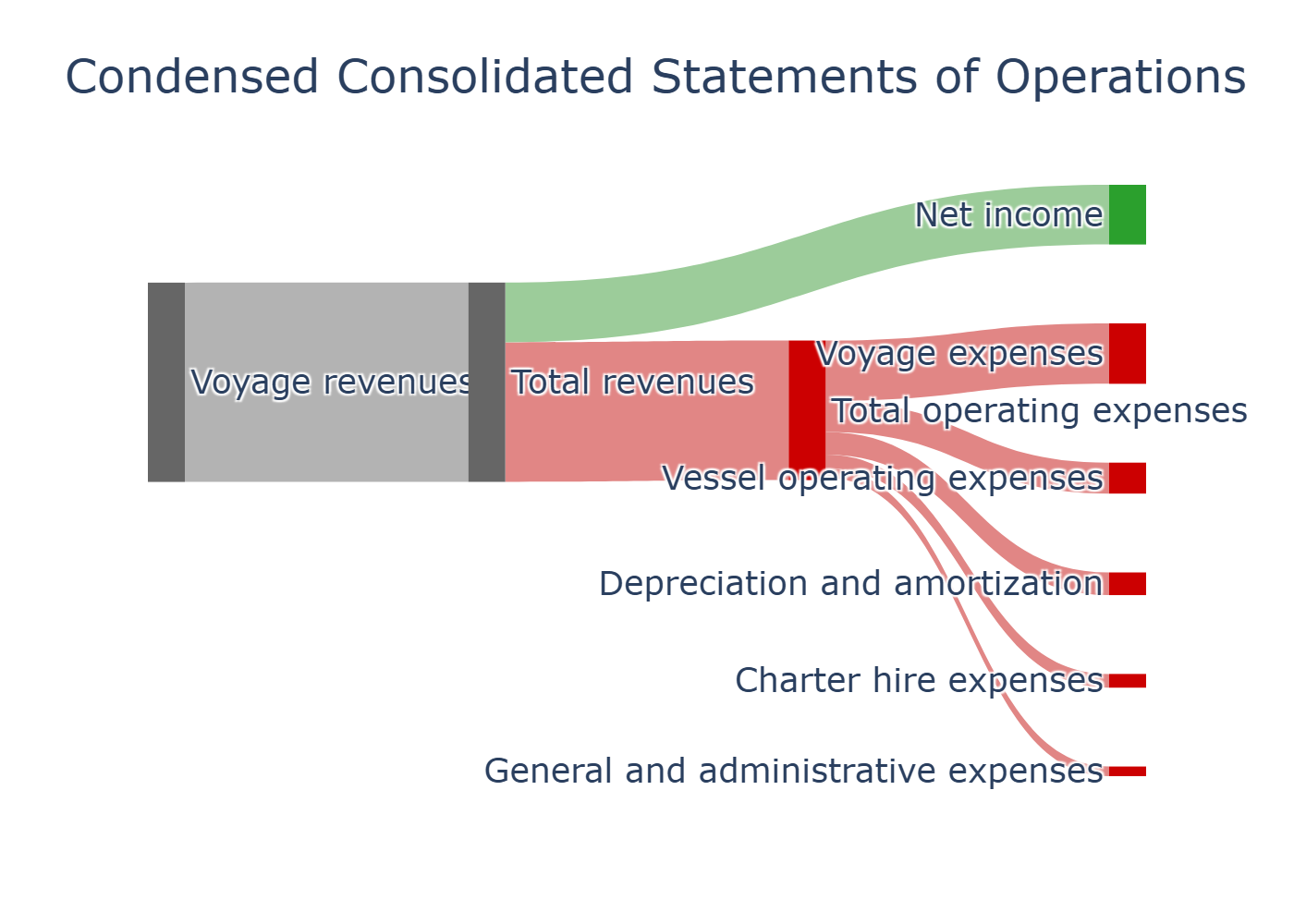

Harap dicatat bahwa berikut ini adalah visualisasi laba rugi untuk satu periode untuk “Genco Shipping & Trading Limited” dan bukan data terbaru.
import plotly.graph_objects as go
fig = go.Figure(
data=[
go.Sankey(
node=dict(
pad=300,
thickness=20,
line=dict(color="white", width=0.0),
label=[
"Voyage revenues",
"Total revenues",
"Total operating expenses",
"Net income",
"Voyage expenses",
"Vessel operating expenses",
"Charter hire expenses",
"General and administrative expenses",
"Depreciation and amortization",
],
color=[
"#666666",
"#666666",
"#CC0001",
"#2BA02D",
"#CC0001",
"#CC0001",
"#CC0001",
"#CC0001",
"#CC0001",
],
),
link=dict(
source=[0, 1, 1, 2, 2, 2, 2, 2],
target=[1, 2, 3, 4, 5, 6, 7, 8],
value=[121008, 84759, 36249, 36702, 18789, 8325, 5854, 13769],
color=[
"#B3B3B3",
"#E18685",
"#9CCC9A",
"#E18685",
"#E18685",
"#E18685",
"#E18685",
"#E18685",
],
),
)
]
)
fig.update_layout(
title_text="Condensed Consolidated Statements of Operations", font_size=18
)
fig.show()
