レーダーチャートで多項目を比較

中級

06.7.2

レーダーチャートで多項目を比較

最終更新 2020-02-12 読了時間 2 分
まとめ
レーダーチャートは、5〜8 個の指標を円周上に等間隔の軸として配置し、各指標の値を中心からの距離で結んだ多角形で 1 つの対象のプロファイルを表す図です。2 つの対象の多角形を半透明で重ねると、どの指標で片方が張り出しているか(強み)、どこで凹んでいるか(弱み)が形の違いとして見えます。matplotlib では subplot_kw=dict(polar=True) の極座標に、np.linspace(0, 2π, 5, endpoint=False) で求めた 5 つの角度と値を ax.plot で結び、ax.fill で内側を塗ります。読み終えると、プロダクト A が UX と機能で、B が安定性と速度で張り出す形から互いの強みを読み取り、多角形を閉じるために始点を末尾に繰り返す決まりごとを含めて自分の KPI を描けるようになります。

直感 #

プロダクト A と B を UX・機能・安定性・速度・サポートの 5 項目で 5 点満点評価したとします。グループ化棒グラフでも比べられますが、「A は全体にバランス型、B は速度に特化」という印象は 10 本の棒からは掴みにくいものです。レーダーチャートは 5 本の軸を 72 度間隔で放射状に置き、各軸上の点を結んで五角形を作ります。正五角形に近ければバランス型、1 方向に尖っていれば特化型です。2 つの五角形を半透明で重ねると、重なっていない「はみ出し」の部分がそのまま相手より優れている指標になります。

Python で描く #

次のコードは 5 指標の値を極座標に置き、A と B の五角形を線と塗りで重ねます。多角形を閉じるために、角度と値の配列の末尾に先頭の要素を 1 つ足しています。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
import numpy as np
import matplotlib.pyplot as plt

metrics = ["UX", "機能", "安定性", "速度", "サポート"]
values_a = np.array([4.2, 4.5, 4.0, 3.9, 4.4])
values_b = np.array([3.8, 4.1, 4.3, 4.5, 3.7])

angles = np.linspace(0, 2 * np.pi, len(metrics), endpoint=False)
values_a = np.concatenate((values_a, [values_a[0]]))
values_b = np.concatenate((values_b, [values_b[0]]))
angles = np.concatenate((angles, [angles[0]]))

fig, ax = plt.subplots(figsize=(5, 5), subplot_kw=dict(polar=True))
ax.plot(angles, values_a, color="#2563eb", linewidth=2, label="プロダクトA")
ax.fill(angles, values_a, color="#2563eb", alpha=0.25)
ax.plot(angles, values_b, color="#f97316", linewidth=2, label="プロダクトB")
ax.fill(angles, values_b, color="#f97316", alpha=0.25)

ax.set_xticks(angles[:-1])
ax.set_xticklabels(metrics)
ax.set_yticks([3, 4, 5])
ax.set_ylim(0, 5)
ax.set_title("KPI 比較レーダーチャート")
ax.legend(loc="upper right", bbox_to_anchor=(1.3, 1.1))

fig.tight_layout()

plt.show()

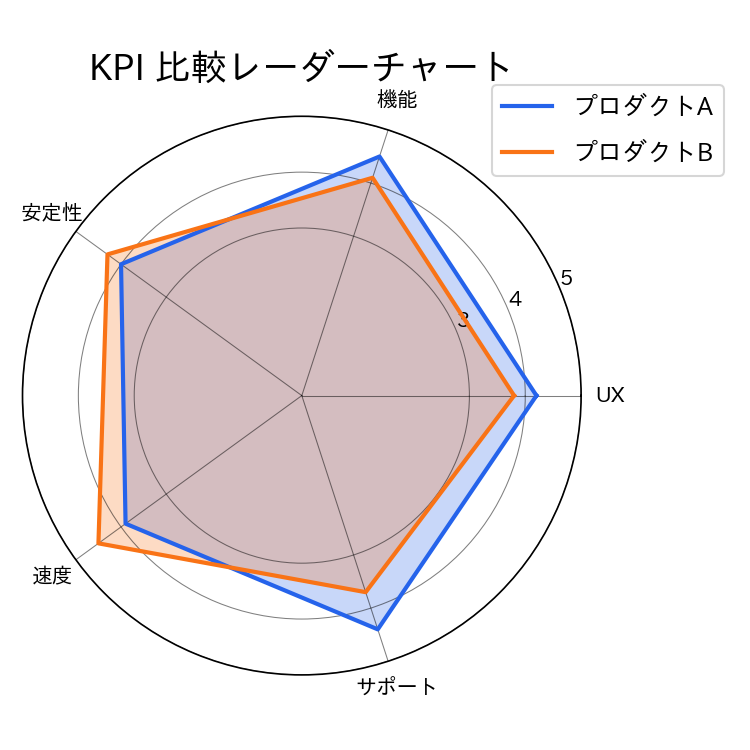

matplotlib の極座標を使用しますの図

実行結果の読み方 #

青の五角形がプロダクト A、橙が B で、外側に張り出した指標がその製品の強みです。A は UX(4.2)と機能(4.5)、サポート(4.4)で B より外側にあり、B は安定性(4.3)と速度(4.5)で A を上回っています。2 つの塗りが重なる部分は両者とも同程度で、青だけ・橙だけが見える部分が差です。五角形の面積の合計で優劣を決めたくなりますが、面積は軸の並び順で変わるので、指標ごとの張り出しを 1 つずつ読むのが正しい使い方です。

使いどころと落とし穴 #

レーダーチャートは、5〜8 指標のバランスを 2〜3 個の対象で比べる、製品比較やスキル評価のような場面に向いています。軸が 10 本を超えると多角形が円に近づいて指標ごとの差が読めなくなるので、指標を絞るかパラレルコーディネートに切り替えます。単位やレンジが違う指標(5 点満点の UX と秒単位の応答速度)を同じ半径に載せると形の意味が崩れるため、すべてを 0〜1 や 0〜5 に正規化してから描いてください。個別の指標の差を正確に比べたいなら、棒グラフやダイバージングバーの方が長さで直接読めます。数値も伝えたいときは、多角形の頂点に ax.text で値を添えると説得力が増します。
