スパークラインでコンパクトに推移を表示

中級

06.4.8

スパークラインでコンパクトに推移を表示

最終更新 2020-05-06 読了時間 2 分
まとめ
スパークラインは、目盛りも軸ラベルも枠線も取り去り、線の形だけを残した小さな折れ線グラフです。表の 1 行やダッシュボードのカードに「上がっているか下がっているか」を埋め込むために使い、正確な値は隣に数字で添えます。matplotlib では figsize=(3.5, 0.8) の細長い Figure に ax.plot と ax.fill_between で線と面を描き、set_xticks([])・set_yticks([])・spine.set_visible(False) で装飾をすべて消します。読み終えると、通常の折れ線から何を削ってスパークラインになるのかと、複数のスパークラインを並べるときに set_ylim でスケールを揃える理由が分かります。

先に 複数ラインの推移比較 で通常サイズの折れ線を見ておくと、この章が「軸と目盛りを削る方向」の変形だと分かります。

直感 #

20 商品の売上推移を一覧表で見せるとき、商品ごとに幅 6 インチの折れ線を 20 枚並べる余裕はありません。しかし表の数字だけでは「先月より増えたか」しか読めず、ここ 24 か月の形は見えません。スパークラインは幅 3.5 インチ・高さ 0.8 インチほどの細長い図に線だけを描き、表の各行に埋め込んで「右上がりか、山があるか、最近落ちたか」を一瞥で伝えます。軸と目盛りを消す代わりに、最新値(たとえば 2,380)や最大値を隣の列に数字で書いておくのが読み違いを防ぐ約束です。

何が起きているか(ステップで見る) #

コードを読む前に、この手法が図の上で何をしているかを追ってみましょう。「再生」を押すか、スライダーを動かすと 1 手順ずつ進みます。

見るポイント:折れ線でも軸の始点で印象が変わる。傾向を見たいなら移動平均を重ね、元データは薄く残す。

Python で描く #

次のコードは、24 点のランダムウォークを緑の線で描き、線から最小値までを淡い緑で塗って面を付けます。その後 X・Y の目盛りと 4 辺の枠線を消し、tight_layout(pad=0.2) で余白を詰めて、線だけが残る細長い図にします。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
import numpy as np
import matplotlib.pyplot as plt

data = np.random.normal(loc=100, scale=8, size=24).cumsum()
fig, ax = plt.subplots(figsize=(3.5, 0.8))
ax.plot(data, color="#22c55e", linewidth=1.5)
ax.fill_between(range(len(data)), data, np.min(data), color="#bbf7d0", alpha=0.6)

ax.set_xticks([])
ax.set_yticks([])
for spine in ax.spines.values():
    spine.set_visible(False)

fig.tight_layout(pad=0.2)

plt.show()

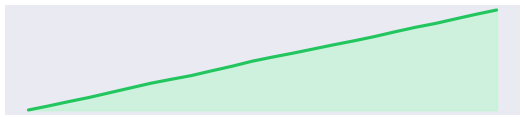

スパークラインは目盛りや軸を取り除いた小さな折れ線グラフで、一覧表などに組み込むとトレンドを素早く確認できますの図

実行結果の読み方 #

残るのは緑 #22c55e の線とその下の淡い面だけで、目盛りも枠もありません。読めるのは「右上がりに伸びている」「途中に小さな凹みがある」という形の情報だけで、最初と最後の値がいくつかは分かりません。そのため表に埋め込むときは数字が必要です。スパークラインの右隣に最新値(たとえば 2,380)や期間中の最大値を置き、形と値を分担させます。

使いどころと落とし穴 #

スパークラインが向くのは、商品別・店舗別のように同じ指標を何十行も並べる表やダッシュボードで、各行に推移の形を添えたい場面です。正確な値や絶対スケールは伝えられません。1 つの指標をじっくり読ませたいなら figsize=(6, 4) の通常サイズの折れ線を別に用意します。落とし穴の 1 つ目はスケールの不統一で、行ごとに Y 軸の範囲が自動で決まると、月 10 の変動と月 1,000 の変動が同じ振れ幅に見えます。比較が目的なら全行で同じ ax.set_ylim(lo, hi) を指定します。2 つ目は外れ値による潰れで、1 点だけ 10 倍の値があると残りの 23 点が平らな線に見えるため、外れ値を除くか set_ylim で上限を切ります。大量に並べるときは線の色を 1 色に統一し、背景を白にして形だけが目に入るようにします。
