複数ラインの推移比較

入門

06.4.1

複数ラインの推移比較

最終更新 2020-01-29 読了時間 2 分
まとめ
複数ラインの折れ線グラフは、同じ単位の系列を同じ縦軸に重ねて、「どちらが高いか」「上下動のタイミングは同じか」「差は広がっているか」を 1 枚で読む図です。matplotlib では ax.plot を系列の数だけ呼び、color と label を系列ごとに変え、最後に ax.legend() を 1 回呼ぶだけで描けます。この章では東エリアと西エリアの週別売上 5 週分を重ね、東が W2 と W4 で落ち込む一方で西がゆるやかに伸び、差が W1 の 60 から W4 の 15 まで縮む様子を読みます。読み終えると、線を 4 本程度までに抑える理由と、欠損のある日付をカテゴリ軸で描いたときに間隔が歪む問題を説明できるようになります。

直感 #

2 つの店舗の売上を表で見比べると、「W1 は東 180、西 120」と数字を 1 つずつ読むことになり、「東は波が大きい」「西はじわじわ伸びて差が縮まった」という物語はつかめません。点を線でつなぎ、2 本を同じ軸に重ねると、線の高さが大小、傾きが 1 週あたりの増減、2 本のすきまが差の推移として一度に目に入ります。縦軸が 1 本なので、どの週のどの線も同じ物差しで読めるのがこの図の前提で、だからこそ単位の違う系列を混ぜてはいけません。

何が起きているか(ステップで見る) #

コードを読む前に、この手法が図の上で何をしているかを追ってみましょう。「再生」を押すか、スライダーを動かすと 1 手順ずつ進みます。

見るポイント:折れ線でも軸の始点で印象が変わる。傾向を見たいなら移動平均を重ね、元データは薄く残す。

Python で描く #

次のコードは、W1 から W5 の 5 週分の売上を東エリアと西エリアの 2 つのリストで用意し、ax.plot を 2 回呼んで同じ Axes に青と緑の線を重ねます。マーカーで観測点を示し、横の格子線と枠なしの凡例を添えています。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
import matplotlib.pyplot as plt

weeks = ["W1", "W2", "W3", "W4", "W5"]
east = [180, 150, 170, 140, 160]
west = [120, 130, 140, 125, 135]

fig, ax = plt.subplots(figsize=(6, 4))

ax.plot(weeks, east, marker="o", linewidth=2.5, color="#2563eb", label="東エリア")
ax.plot(weeks, west, marker="o", linewidth=2.5, color="#10b981", label="西エリア")

ax.set_ylabel("売上(万円)")
ax.set_title("週別 売上推移")
ax.grid(axis="y", alpha=0.3)
ax.legend(frameon=False, loc="lower right")

fig.tight_layout()

plt.show()

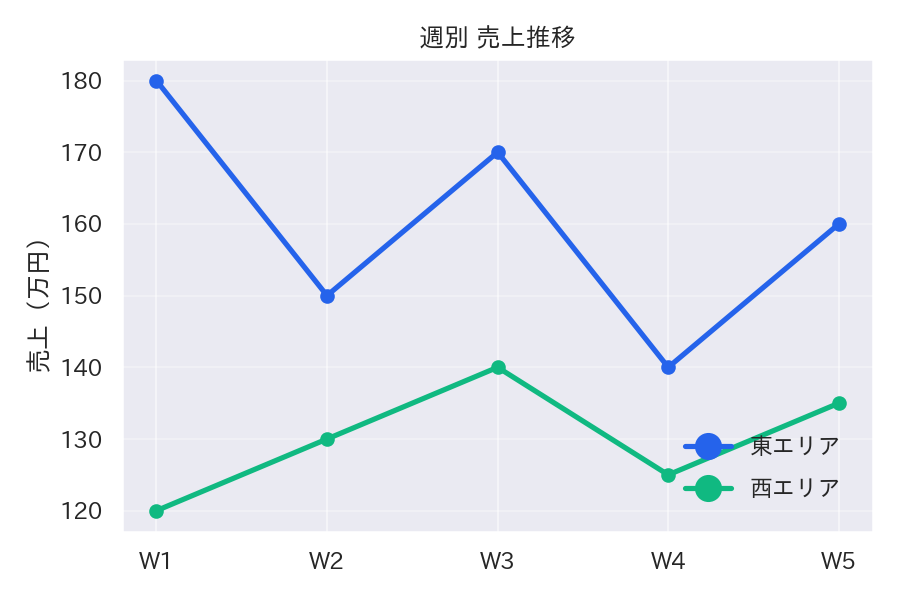

matplotlib の素直な API だけで見やすい図が作れますの図

実行結果の読み方 #

青の東エリアは常に緑の西エリアより上にありますが、W2 で 180 から 150、W4 で 170 から 140 と 2 回落ち込み、波が大きい系列です。緑の西は 120 から 140 へゆるやかに上がって W4 に 125 へ少し下げ、W5 で 135 に戻ります。2 本のすきまは W1 の 60 から W4 の 15 まで縮み、W5 で 25 に開きます。「東は多いが不安定、西は少ないが安定して伸びている」という読みは、表の 10 個の数字からではなく、同じ軸に重ねた 2 本の線の形から出てきます。

使いどころと落とし穴 #

複数ラインの折れ線が向くのは、同じ単位(ここでは万円)の 2〜4 系列を同じ時間軸で比べ、トレンドの差や交差する時点を見つけたい場面です。線が 5 本以上になると色の区別がつかなくなるので、注目する 1〜2 本だけに色を付けて残りを薄い灰色にするか、plt.subplots で系列ごとに小さな図に分けるスモールマルチプルに切り替えます。落とし穴の 1 つ目は時間軸の間隔で、W3 が欠けているのに W2 の隣に W4 を置くと、2 週間の変化が 1 週間の変化に見えるため、X 軸を日付型にして実際の間隔を保ちます。2 つ目は単位の混在で、売上(万円)と来客数(人)を同じ軸に描いても高さの比較に意味がなく、その場合は 二軸グラフ か正規化を検討します。注目したい週には ax.axvline の縦線や ax.annotate の注釈を 1〜2 か所添えると、何を見てほしいかが伝わります。
